建筑智能化系统设计，是现代建筑技术与信息技术深度融合的产物，旨在通过集成化的系统设计，为建筑赋予高效、舒适、安全、节能的“智慧”。而承载这一复杂系统构想的核心文件，便是建筑智能化系统设计图纸。它不仅是施工的精确指南，更是整个智能化系统工程从概念到现实的桥梁与蓝图。

建筑智能化系统设计图纸并非单一图纸，而是一个包含多专业、多层次内容的完整图纸体系。其设计过程通常遵循“需求分析-方案设计-施工图设计”的逻辑主线。

一、 图纸体系的核心构成

一套完整的智能化系统设计图纸通常包含以下关键部分：

1. 设计说明与系统图：这是图纸的灵魂。设计说明详细阐述了项目概况、设计依据、各子系统功能、技术指标、设备选型原则及施工要求。系统图（如综合布线系统图、信息网络系统图、安全防范系统图、建筑设备监控系统图等）则以拓扑结构的形式，宏观展示各子系统的组成、设备间的逻辑关系及信号流向，让人对整个系统的架构一目了然。

1. 平面布置图：这是图纸的骨骼与血肉。在建筑平面图的基础上，精确绘制所有智能化设备（如信息插座、摄像机、传感器、控制器、扬声器）的安装位置、类型、标高以及管线（桥架、管槽）的敷设路径、规格。这是现场施工最直接的依据，必须与建筑、结构、机电其他专业图纸紧密协调，避免冲突。

1. 原理图与接线图：这是图纸的神经脉络。详细描述关键设备柜（如网络机柜、安防控制柜、BA控制箱）内部设备的连接关系、端口分配、线缆型号与编号。对于控制系统，还需提供控制逻辑原理图，确保系统功能得以准确实现。

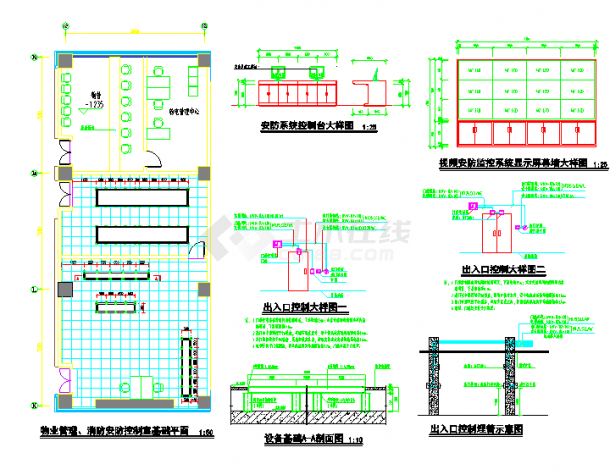

1. 机房与大样图：智能化系统的“心脏”区域。包括网络机房、消防控制室、安防监控中心等的设备布置图、地面荷载、环境要求（供电、空调、接地）。大样图则对复杂或标准的安装节点（如机柜安装、摄像机安装、信息面板安装）进行放大细化，指导标准化施工。

二、 设计图纸的核心价值与要求

1. 集成性与兼容性：图纸必须体现各子系统（通信网络、安防、楼宇自控、会议、信息发布等）的集成设计思想，明确集成平台与接口协议，确保未来系统能互联互通、数据共享。

1. 可扩展性与灵活性：设计需预留未来发展空间，如管线容量、设备端口、机柜空间等，以适应技术升级和功能变更。综合布线系统的前瞻性设计尤为重要。

1. 标准化与规范性：图纸绘制须严格遵守国家及行业制图标准（如GB/T 50104等）和设计规范，使用统一的图例、线型、标注，确保所有参与方能准确理解。

1. 协同性与精确性：智能化设计与建筑、结构、暖通、给排水、强电等专业深度交叉。图纸必须通过BIM（建筑信息模型）协同设计或传统会签方式，解决管线碰撞、空间占用冲突，确保所有信息在空间定位上的绝对精确。

三、 从图纸到现实：关键环节

优秀的图纸是成功的一半。在施工阶段，设计方需通过技术交底，向施工方透彻解释设计意图和技术要点。在调试阶段，图纸是排查故障、验证功能的基础。图纸也是工程竣工验收和未来运维、扩建、改造的核心档案资料。

建筑智能化系统设计图纸，是将无形的“智能”理念转化为有形建筑功能的关键载体。它要求设计者不仅精通弱电技术与IT知识，还需深刻理解建筑空间与用户需求。一份科学、精准、详尽的智能化系统图纸，是打造真正“智慧建筑”的坚实基石，驱动着建筑向着更人性化、更高效可持续的方向不断演进。
